Es sind mir fünf Versionen vom blauen 24 Volt Antriebsmotor bekannt.
1a. Offenes Gehäuse mit Typschild auf angegossenem Sockel. Nur
Wechselstrom.
1b. Offenes Gehäuse mit Typschild auf angegossenem Sockel.
Gleich u.
Wechselstrom.
2.
Offenes Gehäuse, angeschraubter Sockel und Typschild oben auf dem
Gehäuse.
3. Geschlossenes Gehäuse mit Typschild auf angegossenem
Sockel.

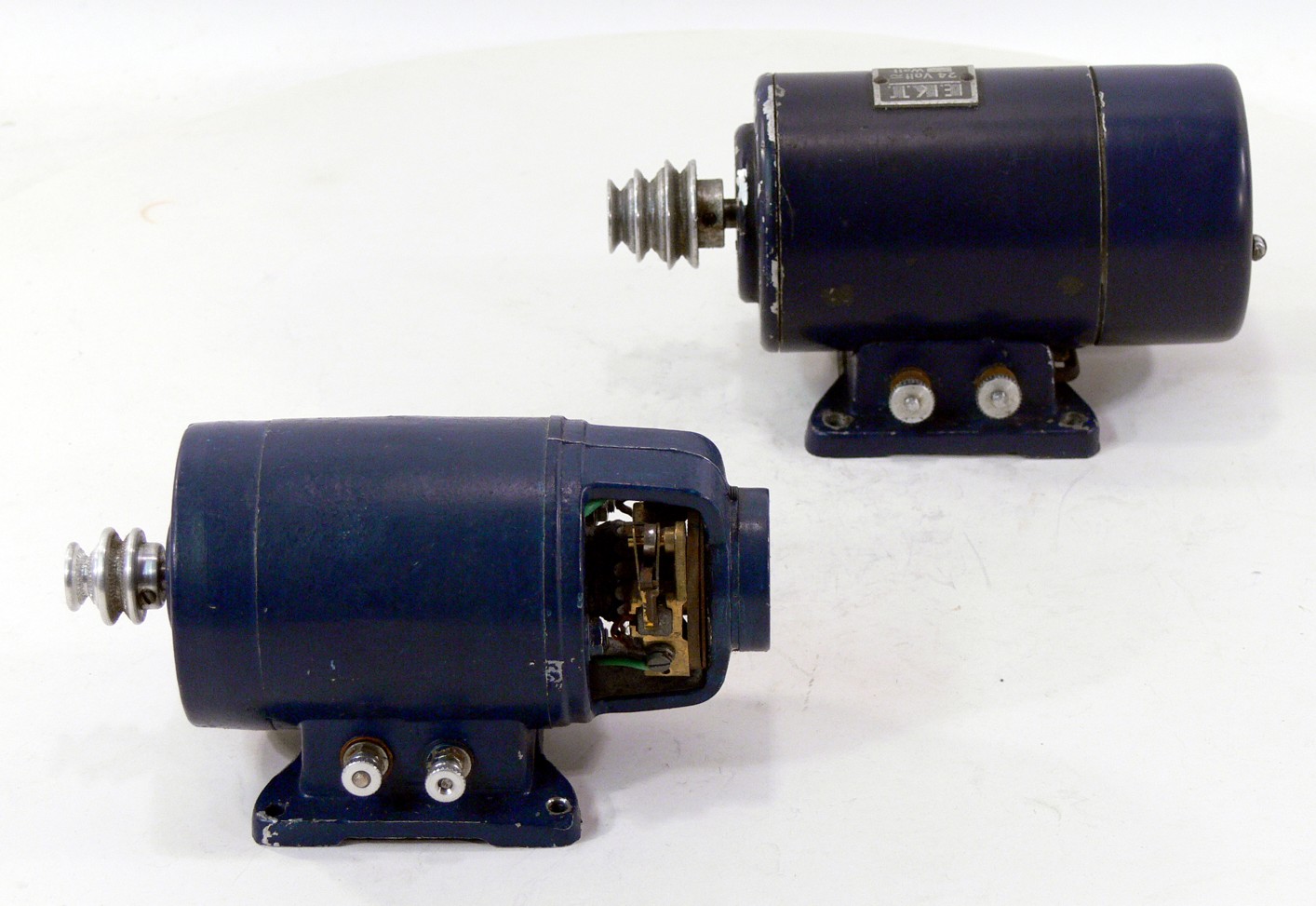

4. Offenes Gehäuse mit Abdeckkappe, angeschraubter Sockel und
Typschild oben auf dem Gehäuse.
|
 |
 |
 |
 |
|
Version 1:
Typenschild auf dem angegossenem Sockel,
Kennzahlen
eingeschlagen, Ecken rund.
Nur für Wechselstrom.
Angaben im Katalog 1956:
Abmessungen:
120 x 110 x 110mm
?
Gewicht:1150gr.
ohne Verpackung
OVP
DM 39,90
Abmessungen gemessen ca.:
Gehäuse L 128 x B 67 x H 65mm
Sockel L 58,6 B 67,5mm
Welle 4mm
Gewicht: 640gr |
 |
 |
 |
 |
 |
 |
 |
 |
 |
|
Version 1a:
Gehäuse wie Version 1 aber etwas kleinerer Sockel
und anderer Kohleträger ohne Splinte.
Typenschild auf dem angegossenem Sockel,
Kennzahlen
geätzt, Ecken spitz.
Nur für Wechselstrom.
Abmessungen gemessen ca.:
Gehäuse L 125 x B 65 x H 63mm
Sockel L 57,6 B 65mm
Welle 5mm
Gewicht: 600gr.
Mit original Kartonunterteil. |
 |
 |
 |
 |
 |
 |
 |
 |
 |
|

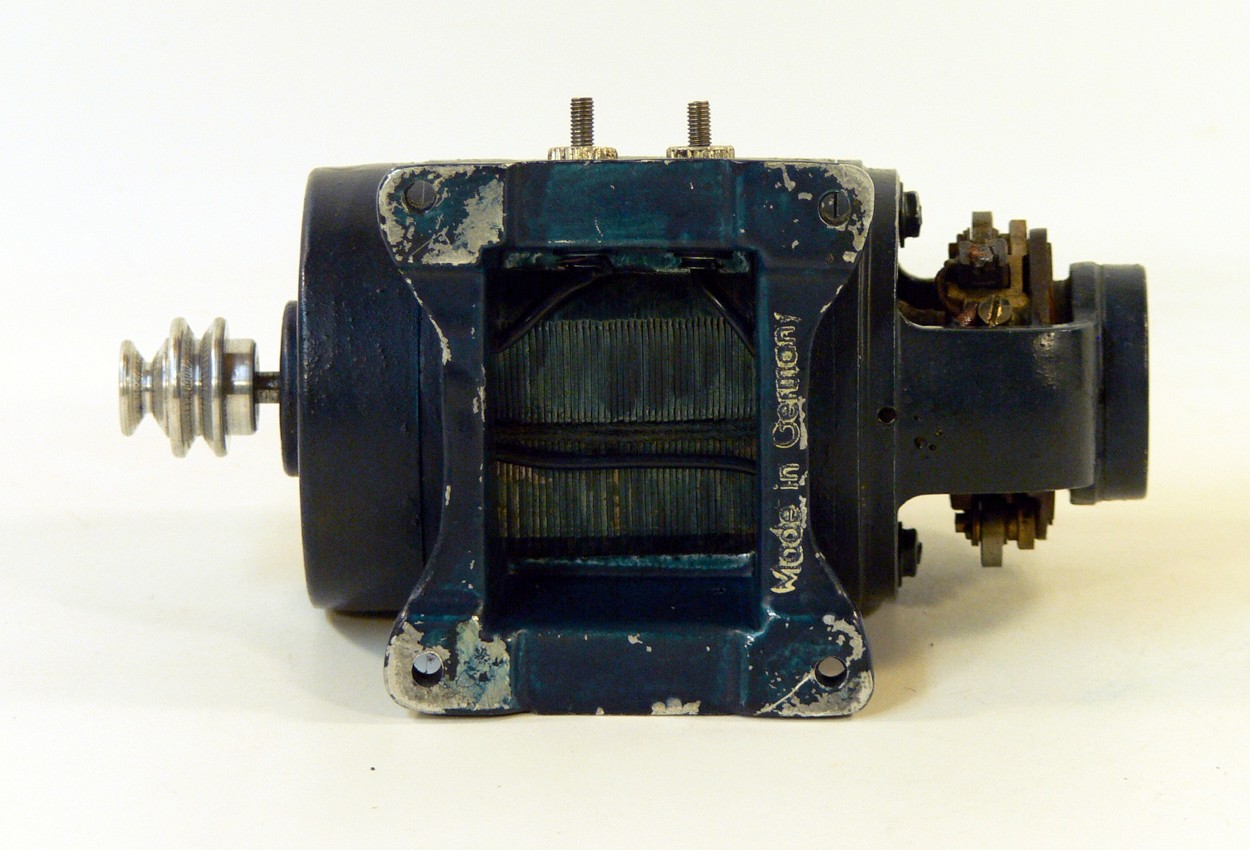

Version 1b:
Gehäuse wie Version 2 aber ohne Gußnaht auf den Streben.
Typenschild auf dem angegossenem Sockel,
Kennzahlen
geätzt, Ecken rund.
"Made in Germany" unter dem Sockel.
Nur für Wechselstrom.
Abmessungen gemessen ca.:
Gehäuse L 125 x B 67 x H 63mm
Sockel L 58,2 B 67mm
Welle 4mm
Gewicht: 640gr
|
 |
 |
 |
 |
 |
 |
 |
 |
|
|
Version 1c:
Gehäuse wie Version 2 aber ohne Gußnaht auf den Streben.
anderes Typenschild auf dem angegossenem Sockel,
Kennzahlen
gestanzt, Ecken rund.
Angabe von Watt fehlt ,dafür aber Ampere.
Für Wechselstrom und Gleichstrom.
Abmessungen gemessen ca.:
Gehäuse L 125 x B 67 x H 63mm
Sockel L 58,2 B 67mm
Welle 4mm
Gewicht: 650gr
|
 |
 |
 |
 |
 |
 |
 |
 |
|
|

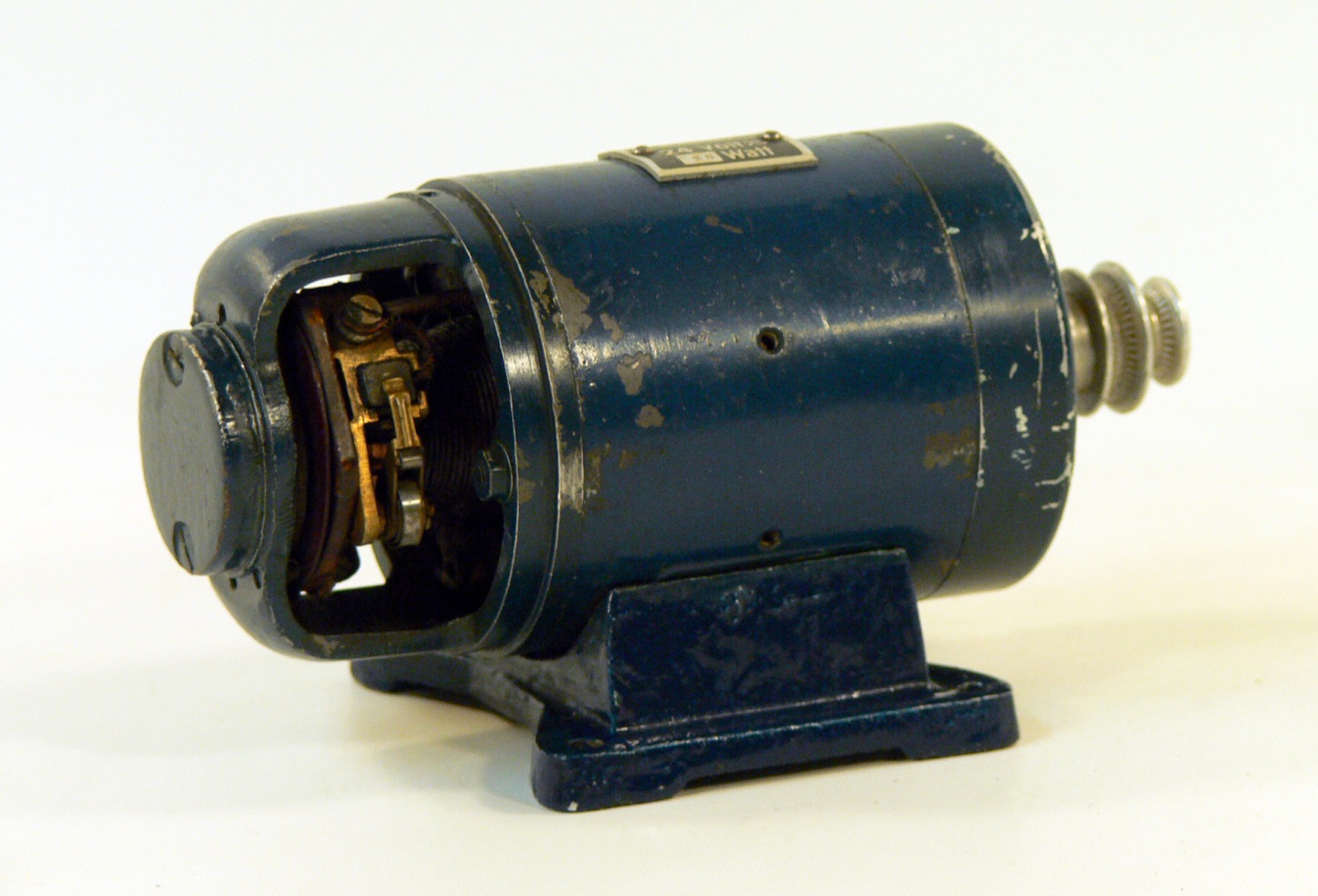

Version 2:
Typenschild auf dem Gehäuse oben, Wattangabe eingeschlagen.
Für Gleich und Wechselstrom.
Sockel angeschraubt.
Zusätzlich 6 Gewindebohrungen im Gehäuse.
Abmessungen gemessen ca.:
Gehäuse L 125 x B 67 x H 65mm
Sockel L 59,5 B 67mm
Welle 4mm
Gewicht: 660gr
|
 |
  |
 |
 |
 |
 |
 |
 |
 |
 |
|
Version 3:
Typenschild auf dem Sockel, Sockel angegossen.
Für Gleich und Wechselstrom.
Zusätzlich 6 Gewindebohrungen im Gehäuse.
Abmessungen gemessen ca.:
Gehäuse L 105 x B 65 x H 64mm
Sockel L 58,7 B 67mm
Welle 5mm
Gewicht: 545gr
|
 |
  |
 |
 |
 |
 |
 |
 |
|
