12 Drehbänke mit Prismenbett :                                                                                                                   Zur Großansicht auf das Bild klicken!

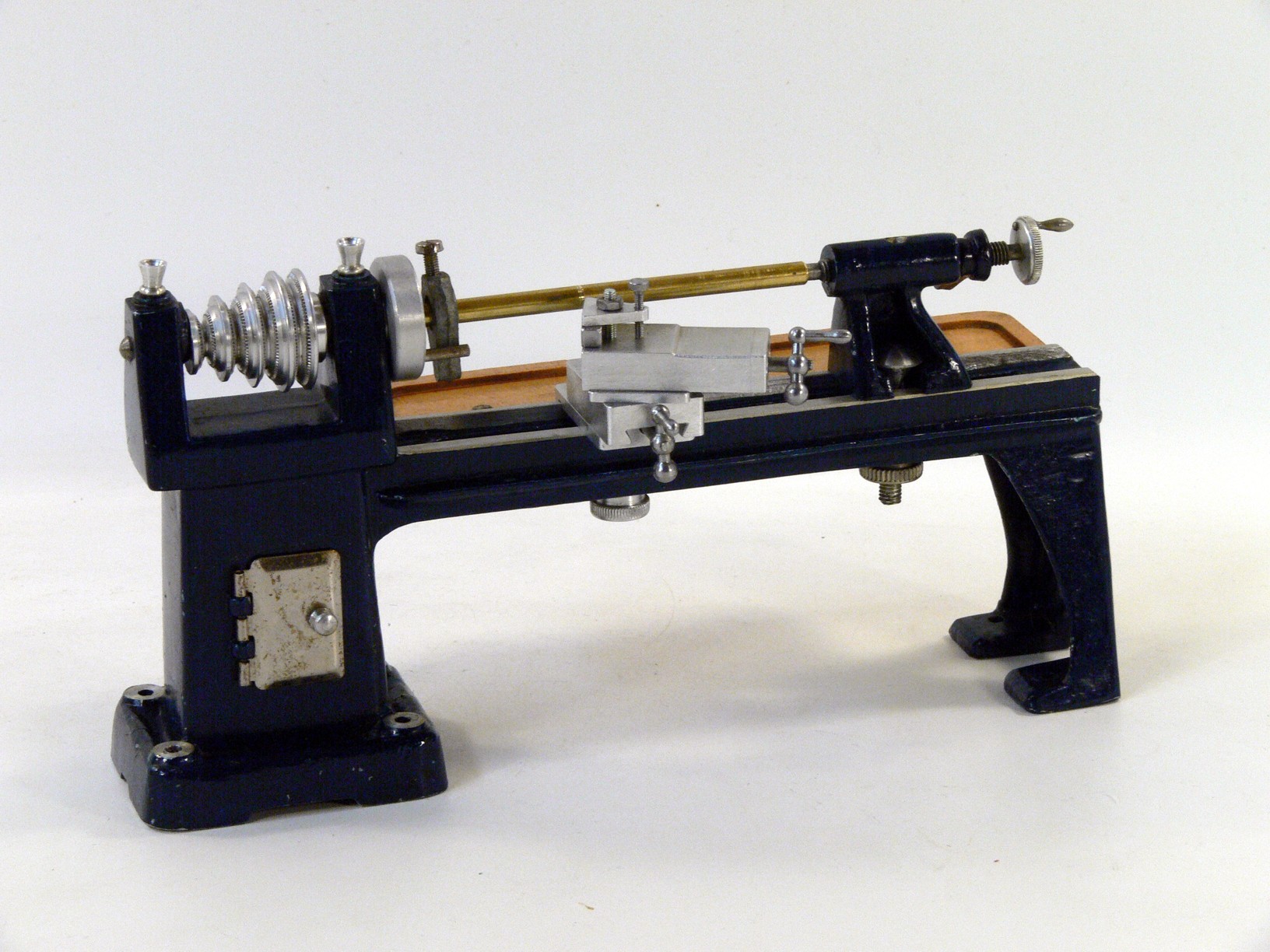

Nachbau Kreuzsupport

für EKT Drehbänke mit Prismenbett
sieht genau so aus wie in den
EKT-Schriften

Bezugsquelle: dosevb@t-online.de

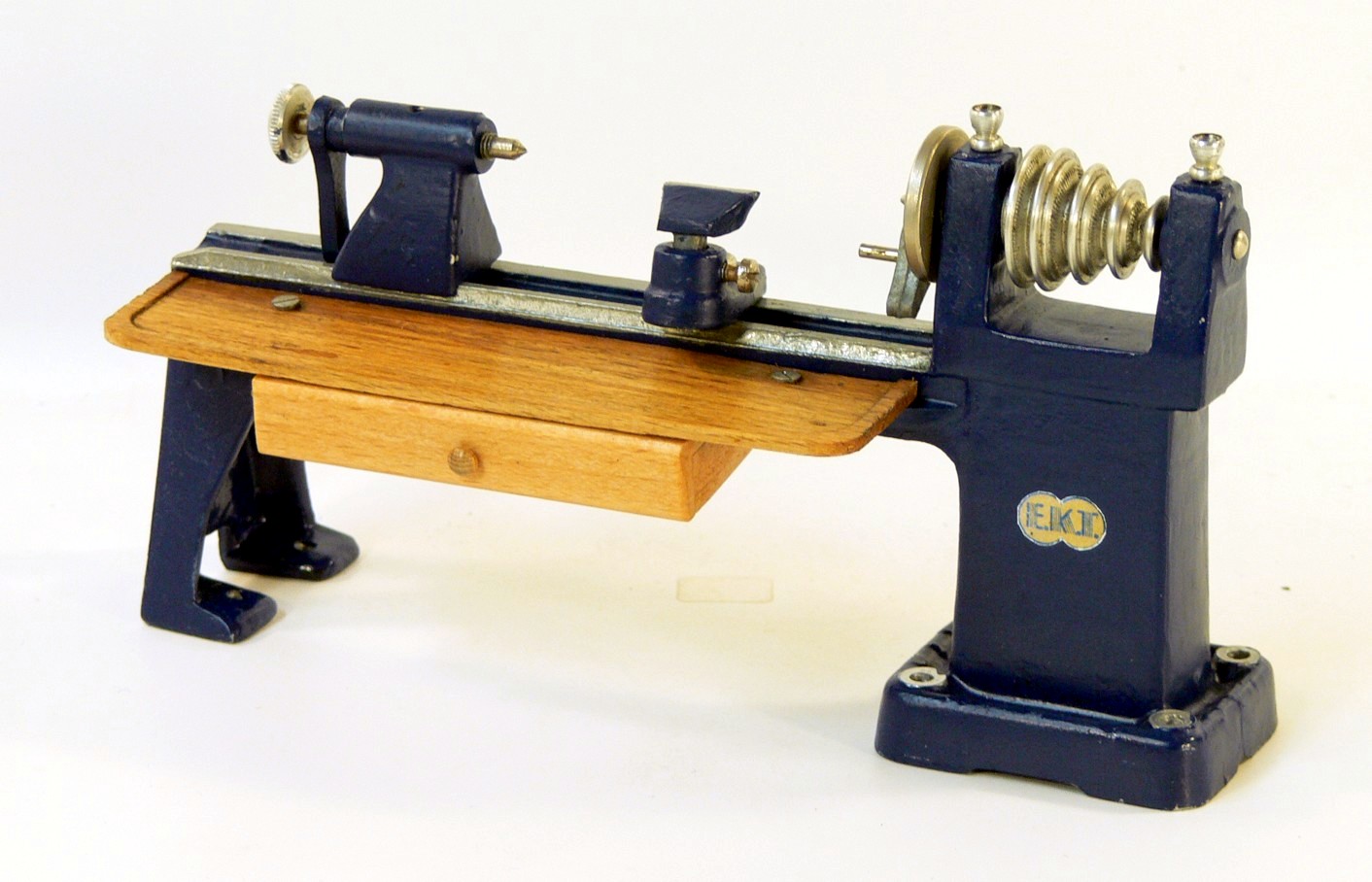

12 Drehbank mit Prismenbett blau 6-Loch Sockel

Unterschiede:
Seilscheibe und Drehherz aus Stahl!
Sehr kleine Öler, 6mm.

Stahlstange mit Vertiefung beidseitig zum Einspannen.
Reitstock und Handablage aus Zinkdruckguß,
Reitstockbefestigung mit Flügelschraube von unten.
Holzablage mit Vertiefung 4mm stark.
Mitnehmerscheibe Stahl 3,3mm stark,
26,5mm Durchmesser,

Mitnehmer 4mm, Rändelmutter 10mm,
Tür verzinkt mit Knopf wie blaue Stangenbettdrehbank.
Schubladenführung mit halben Schwalbenschwanz,
Schublade ist original.

Abmessungen ca.:

205 x 110 x 65mm

Scheibe 26,5 x 3,3mm, Welle 5mm,

Sockel 63x49x14mm,

Gewicht 500gr.



12 Drehbank mit Prismenbett blau 6-Loch Sockel

fast identisch mit vorheriger Drehbank
in ungewöhnlichem Karton.
Maße: L 213mm B 118mm H 66mm

Unterschiede:

Seilscheibe und Mitnehmerscheibe aus Aluminium,
ungewöhnliche runde Öler, 6mm.

Messingstange mit Vertiefung beidseitig zum Einspannen.


12 Drehbank mit Prismenbett blau mit 6-Loch Sockel:



Unterschiede:

Reitstock mit Gewinde für Stehbolzen, Rändelmuttern 14,5mm,

Mitnehmerscheibe aus Stahl nur 3mm stark, 27mm Durchmesser,

Mitnehmer 2,5mm, kein Griff am Handrad, Tür verzinkt,

Holzablage mit flacher Vertiefung, nur 3mm stark,

Befestigung mit Senkkopfschrauben.

Drehbankbett mit runder Verstärkung um die Welle,

beidseitig Auflagen am Prismenbett,

andere Schubladenbefestigung, Schublade ist Nachbau!



Abmessungen ca.:

205 x 110 x 60mm

Scheibe 27 x 3mm, Welle 5mm,

Sockel 62x49x14mm,

Gewicht 440gr.



12 Drehbank mit Prismenbett blau mit 6-Loch Sockel:



Unterschiede:

Reitstockbefestigung mit Nut, Rändelmuttern aus Stahl 13mm,

Mitnehmerscheibe aus Alu nur 6mm stark, 25mm Durchmesser,

Mitnehmer 2,5mm, kein Griff am Handrad, Tür verzinkt,

Holzablage mit flacher Vertiefung, 4,5mm stark,

beidseitig Auflagen am Prismenbett,

andere Schubladenbefestigung, Schublade ist original

mit grossem Griff.



Abmessungen ca.:

205 x 110 x 60mm

Scheibe 25 x 6mm, Welle 5mm,

Sockel 62x47x15mm,

Gewicht 440gr.






12 Drehbank mit Prismenbett blau 6-Loch Sockel



Unterschiede:

Öler fast Kugelförmig,

sehr dunkles Blau, fast schwarz,

Reitstock und Handablage aus Aluminium,

Reitstockbefestigung mit Flügelschraube,

Handrad mit Griff,

Holzablage mit Vertiefung, Rand breiter,

Mitnehmerscheibe Alu 4,0 mm stark,

24,5mm Durchmesser Mitnehmer 4mm,

Rändelmuttern Alu 12mm, Tür verchromt,



Abmessungen ca.:

203 x 112 x 60mm

Scheibe 25 x 4mm, Welle 5mm,

Sockel 62x47x14mm,

Gewicht 440gr.




12 Drehbank mit Prismenbett blau 6-Loch Sockel



Unterschiede:

Reitstock und Handablage aus Aluminium,

Reitstockbefestigung mit Nut, Handrad mit Griff,

Holzablage mit Vertiefung, Rand breiter,

Mitnehmerscheibe Alu 6,0 mm stark,

24,5mm Durchmesser

Mitnehmer 4mm, Rändelmuttern 12mm,

Tür verchromt,

keine angegossene Scharnierhalterung,

nur durchgesteckte Stahlstifte, wie bei Oesterwitz

Andere Schubladenbefestigung.

Schublade ist Nachbau!



Abmessungen ca.:

203 x 112 x 60mm

Scheibe 26,5 x 6,5mm, Welle 5mm,

Sockel 62x47x14mm,

Gewicht 420gr.




Drehbank mit Prismenbett blau 6-Loch Sockel

Unterschiede:

Reitstock und Handablage aus Aluminium,

Reitstockbefestigung mit Nut, Holzablage mit Vertiefung,

Mitnehmerscheibe Alu 6,5 mm stark, 26,5mm Durchmesser,

Mitnehmer 2,5mm.

Rändelmuttern 12mm, Tür verchromt,

andere Schubladenbefestigung.

Schublade ist Nachbau!



Abmessungen ca.:

205 x 110 x 60mm

Scheibe 26,5 x 6,5mm, Welle 5mm,

Sockel 63x49x15mm,

Gewicht 425gr.

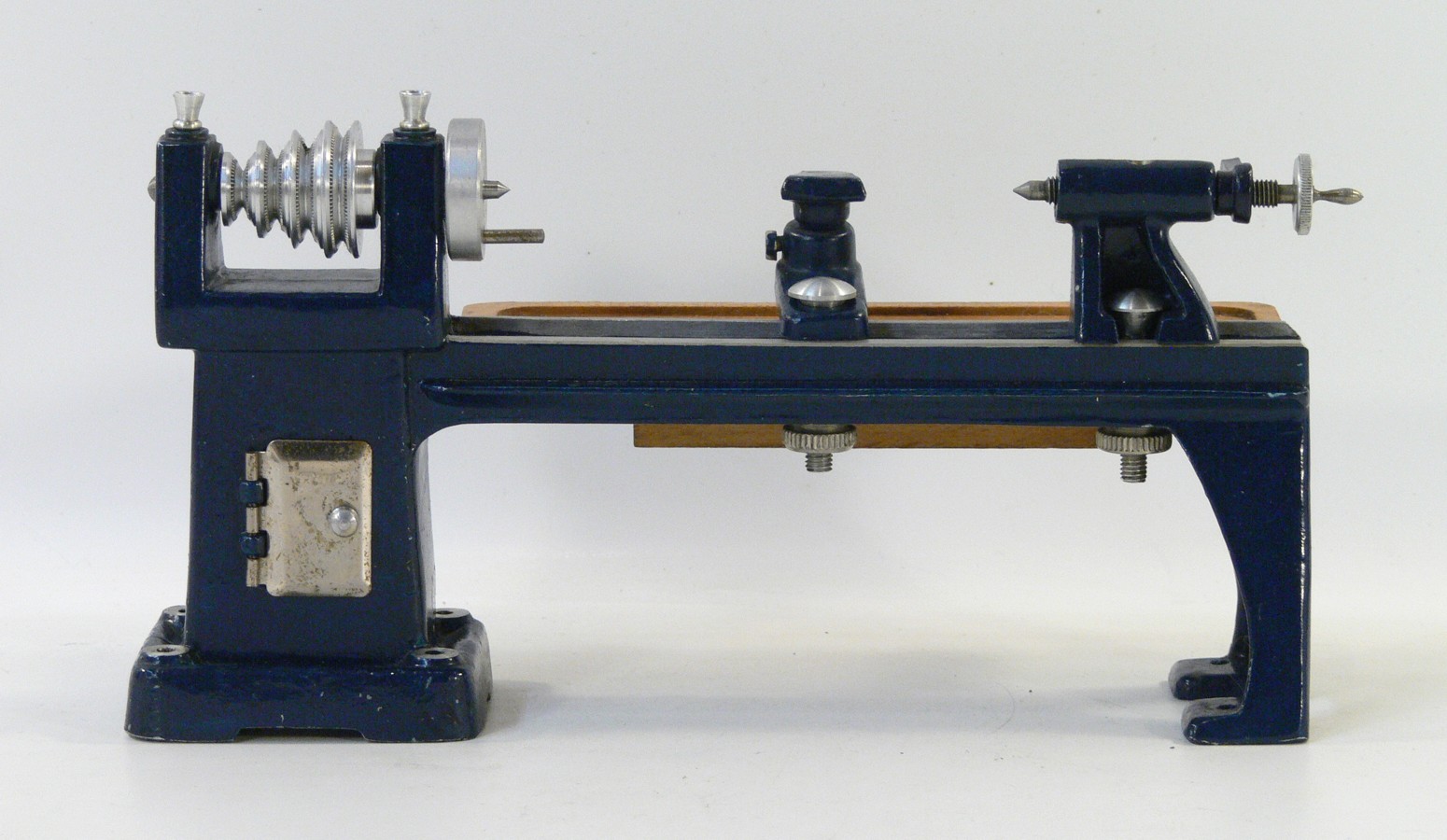

12 Drehbank mit Prismenbett blau mit 4-Loch Sockel:



Unterschiede:

Reitstock und Handablage aus Aluminium,

Reitstockbefestigung mit Nut, Handrad mit Griff,

Holzablage ohne Vertiefung,

Mitnehmerscheibe Alu 6 mm stark,

Rändelmuttern 13mm, Tür verchromt,

andere Schubladenbefestigung.

Schublade ist original!



Abmessungen ca.:

205 x 110 x 65mm

Scheibe 27 x 6mm, Welle 5mm,

Sockel 63x46x12,5mm,

Gewicht 415gr.





Karton Abmessungen:

207 x 112 x 70 mm
